1.主要技術要求：
JWZ-Z200型智能PLC控制閥門液壓測試臺自主研發的新一代抱壓式液壓閥門測試臺并擁有發明技術知識產權，專利號ZL2016 1 0260566.7本機由液壓系統、PLC電腦控制系統、高低壓水泵供壓裝置系統、油壓、水氣壓儀表系統、控制閥門系統、夾緊工作臺系統和液壓介質儲存循環水箱組成，測試過程與結果，符合有關規定和要求。

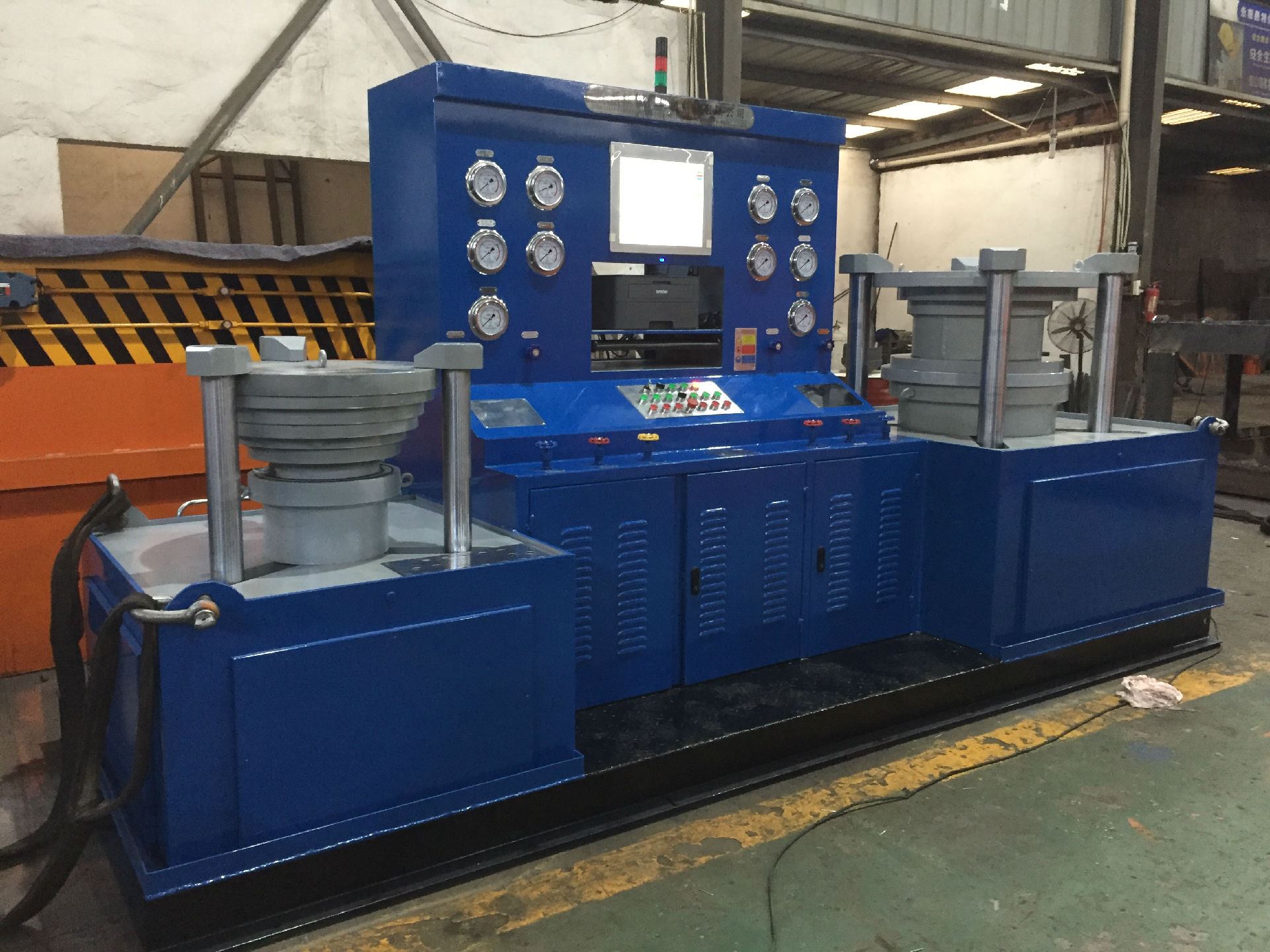

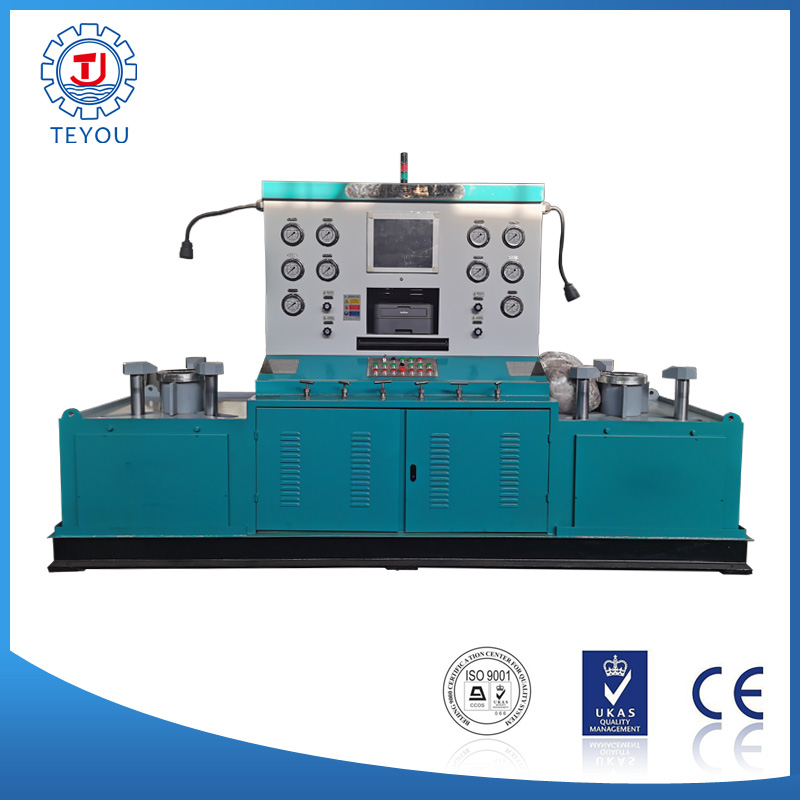

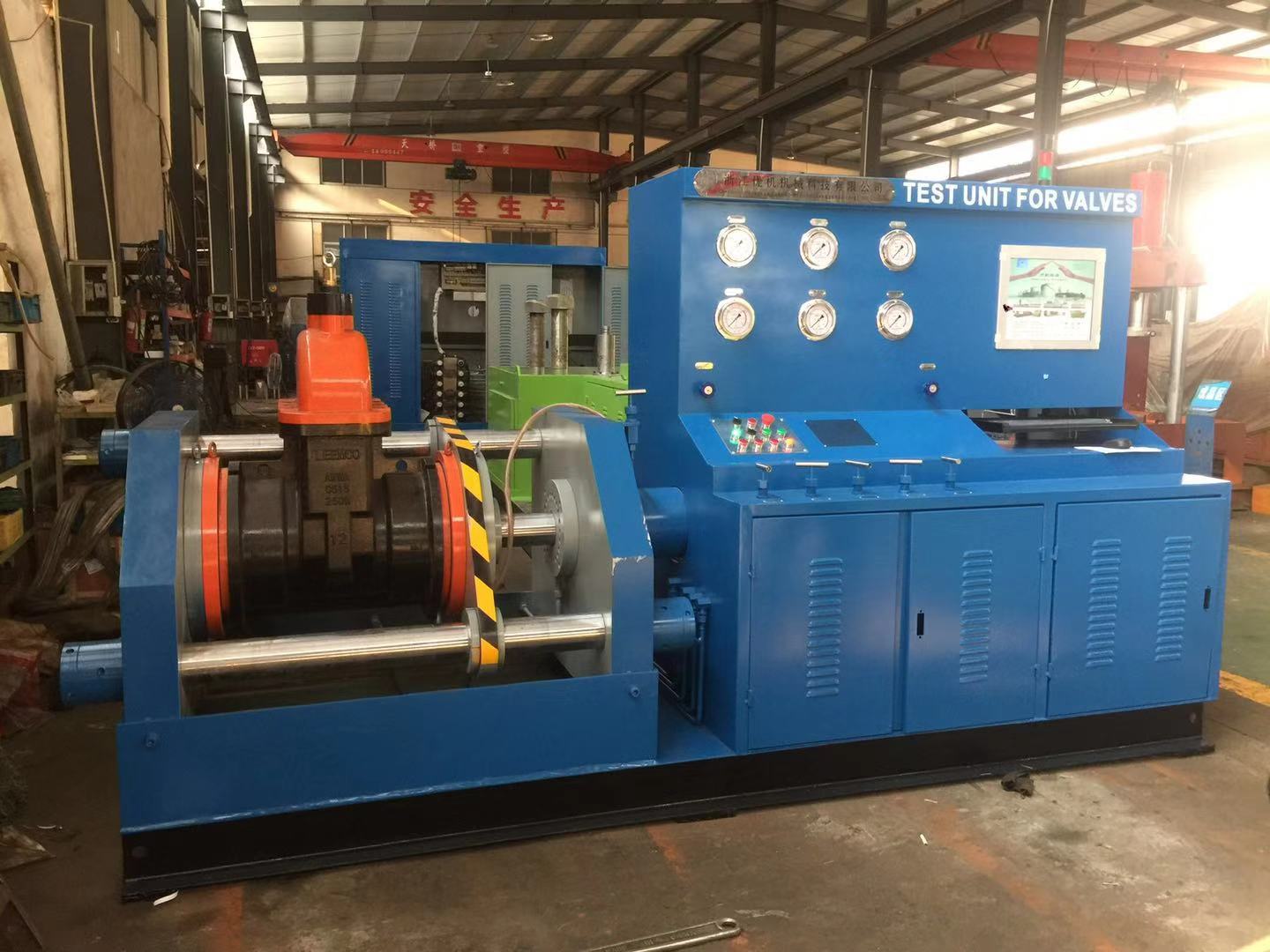

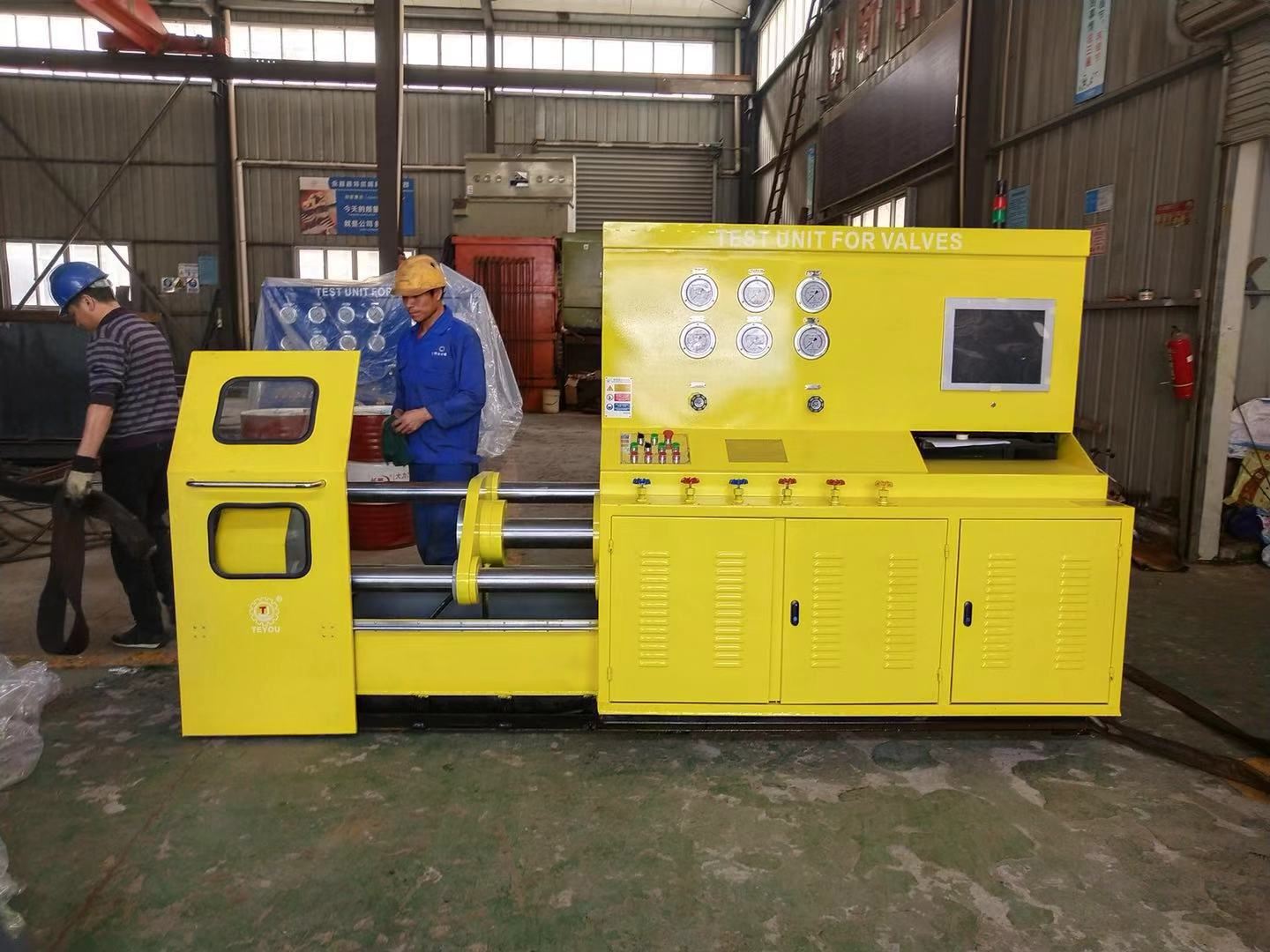

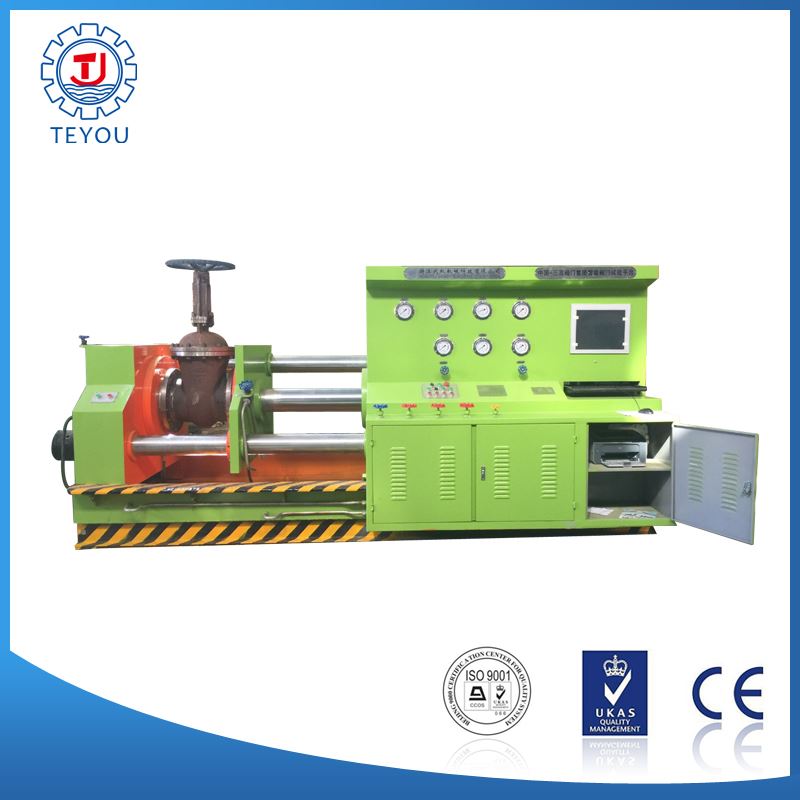

測試臺采用法蘭端面密封、抱壓爪直接夾緊閥門法蘭背面壓緊，夾緊機構由夾爪的夾緊油缸直接驅動來工作，夾爪軸向可以進退，不受法蘭厚度限制。徑向移動由油缸和杠桿組成，實現各夾爪徑向同步移動，徑向夾爪可以進退.不受閥門法蘭直徑限制。對測試閥門無外力影響。測試臺一端可左右水平移動，試壓不受測試閥門結構長度限制。另一端可翻轉90度，便于進行閥門的密封和氣密性能檢測。液動供壓水泵由液壓系統作動力，經過電器控制換向閥自動換向，使高壓水缸（泵）自動往復運動工作，利用吸水單向閥和出水單向閥互換不斷向被試閥門供壓，達到被試閥門所需壓力要求。適用于法蘭式閥門的強度和密封試驗。要求設壓緊油缸自鎖功能：當測試閥門腔內有壓力時，壓緊油缸不能松開，防止操作失誤時起保護作用。

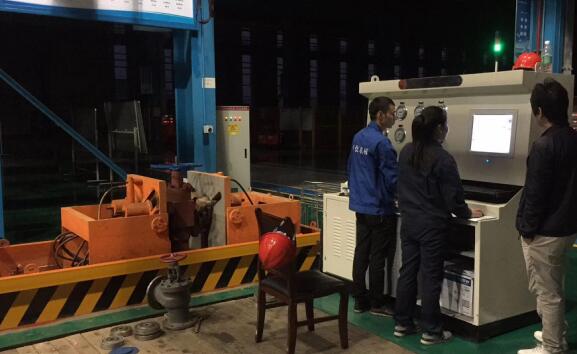

工作過程：根據閥門的公稱通徑和壓力調整油缸壓緊壓力——壓緊工件——打開低水泵快速注水——打開高壓水泵——保壓計時——卸壓、復位。
2、水管路功能配制
水管路可選配304不銹鋼材料，標準選用無縫鍍鋅高壓管，測試臺配制高低壓介質水泵，低壓泵滿荷壓力值為0-1.6Mpa，高壓泵壓力值為0-48Mpa，設有自動停止功能。底部循環貯存介質水箱。
3、產品配置
1. 壓力表：海天或雷爾達集團防震壓力表
2. 密封件：O型圈用臺灣進口沃爾頂, 油缸密封件德國拜爾進口TPU 材料
3. 活塞桿均采用40Cr 材料制作，并作調質處理，硬度為HRC28～32，表面鍍鉻處理
4. 液壓集成塊，酸洗鍍鎳；
5. 液壓管路酸洗處理；
6. 水管路不銹鋼無縫高壓管；
7.油泵電機中國名牌皖南電機或西門子
貝得電機4.數據采集管理系統：
1.水路上壓力值不用壓力表指針顯示，用具體數值顯示。
2.系統語言采用中文，此界面采用觸摸屏，觸摸屏有需要用戶輸入?yún)?shù)的時候，系統會彈出一個小鍵盤來將需要的參數輸入到系統中，輸入?yún)?shù)包括：產品型號、測試壓力、保壓時間、根據壓降判斷泄漏等等，輸入?yún)?shù)范圍在0---999之間，超過此范圍的數據將無法輸入，所有壓強單位用MPa；
3.能顯示壓力與時間關系曲線圖，此監控畫面能同時顯示在系統界面上，便于操作者觀察壓力變化。
4.在試驗過程中，如果試壓件不合格，又要生成試驗報告，那么在軟件試驗結果這欄中要有下拉菜單可供選擇，可供選擇的有：冒汗、砂眼、其它原因三種。報告并可打印。
5、配置：PLC、觸摸屏、打印機、壓力傳感器、警報燈、閥門專用軟件。
